電壓互感器保護裝置能保障電路中電壓互感器正常運行，有助于測量儀表和繼電保護裝置的正常供電，在電路出現故障時保障保護功能的實施。
附加功能：

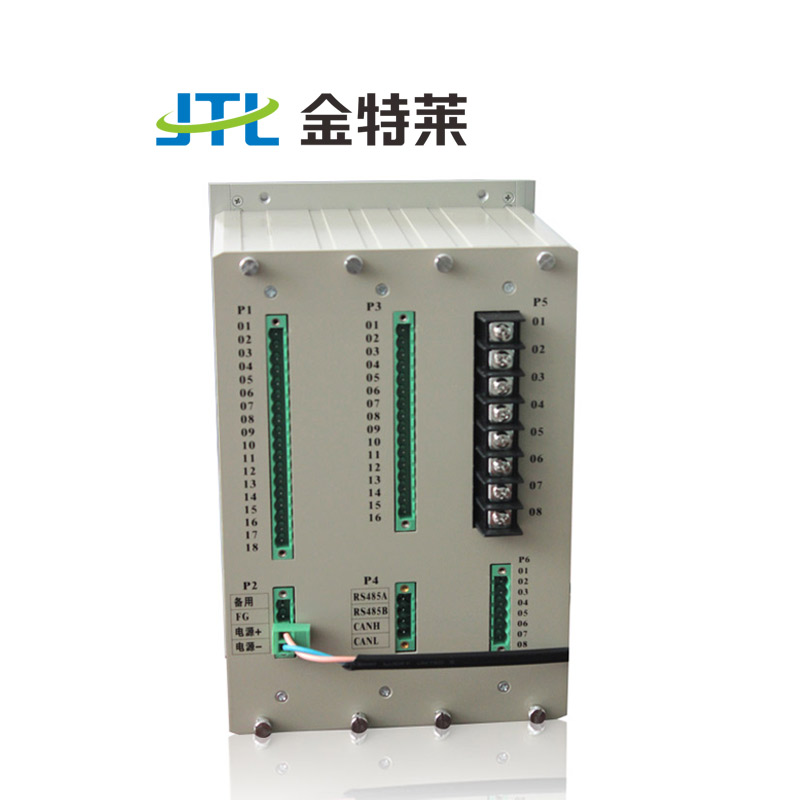

名稱：電壓互感器監測保護裝置
電壓互感保護裝置概述：
電壓互感器監測裝置在電路中能夠保障電壓互感設備的正常運行，有助于測量儀表和繼電保護裝置正常供電的實施，在電路出現故障時保障保護功能的實施。
電壓互感保護裝置及工作原理（部分）：
1、PT并列條件
PT并列需滿足以下條件：
1：母聯斷路器處在合位 ；
2：1#PT和2#PT任一意一個處在工作位置，另一個處在退出位置。
當同時滿足以上條件的情況下才能進行并列操作，否則保護是不會并列的。
2、PT自動切換
當單母分段按單母（或雙母按雙母并列）方式運行時，如果兩端PT中有一組發生故障或檢修而停用時，本裝置會根據PT并列條件將兩段PT二次小母線并列運行。ＰＴ并列后，當母聯合位置由合到分時，PT切換裝置會自動解列。ＰＴ自動并列原理如下圖所示：
3、低電壓保護
本裝置實時監測兩段母線電壓，當發生母線低電壓時，裝置經整定的延時后動作于低電壓出口，ＰＴ斷線實時閉鎖低電壓出口，Ⅰ、Ⅱ段母線低電壓保護原理相同，如下圖所示：
電壓互感保護裝置使用范圍：
變電站、發電廠、高低壓配電及廠用電系統
電壓互感保護裝置技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |
電壓互感保護裝置外觀尺寸：
